数控立式复合磨床

我们提供多样化的解决方案，包括定制方案

数控立式内孔、端面、外径复合磨床

VM, VHM,DVM系列高精度数控立式复合磨床,是我公司自行设计研制的全闭环数字化控制的立式复合磨床系列,总体采用立式布局、双立柱结构,工件转台采用高精度液体静压转台,空气密封,无磨损,使用寿命及精度保持时间长。

结构设计合理、紧凑;工件可一次装夹后完成对内孔、外圆和台阶面的多工序磨削加工,确保零件对位置精度的更高要求;广泛应用于轴承、风电、工程机械、阀门、汽车等行业。结构设计合理、紧凑;工件可一次装夹后完成对内孔、外圆和台阶面的多工序磨削加工,确保零件对位置精度的更高要求;广泛应用于轴承、风电、工程机械、阀门、汽车等行业。

立式单主轴复合磨床

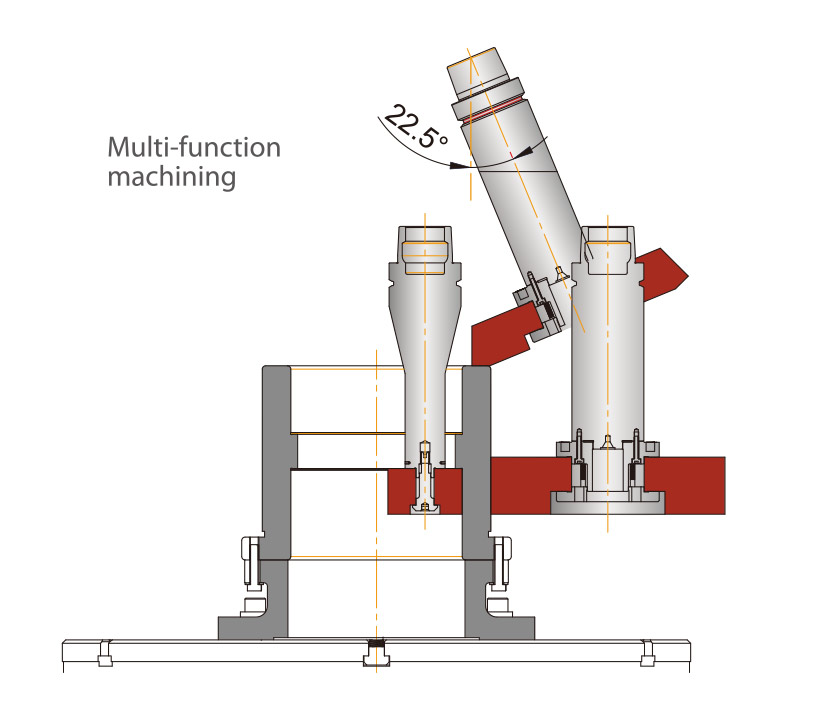

可配砂轮库，实现六个砂轮自动互换，磨削主轴可以实现 22.5 度固定式偏摆或 0-45 度任意位置偏摆。
立式双主轴复合磨床

可选双轴固定形式或者增加砂轮库形式以及增加磨削主轴偏摆角度形式。
一立一卧双主轴复合磨床

卧轴主要适用于工件平面较大的磨削和端面槽形状的磨削,立轴可选固定形式或者带砂轮库形式。

立式单主轴复合磨床
立式双主轴复合磨床
一立一卧双主轴复合磨床

工作环境及处理能力

加工能力

适合重型、非圆外型工件做內外径及端面研磨。
较重工件可用吊挂方式固定在夹具上。
可任意搭配单主轴,或双主轴,换刀或不换刀结构。
装夹操作简单,可缩短装卸、找正等准备时间。
无需设定加工地点,工件尺寸自动补偿,修砂轮位置自动计算补偿。
双主轴机型可搭配高低转速砂轮,或一立一臥主轴。

特征说明

该机床采用西门子828D数控系统,可实现多轴伺服控制。
能通过自动、手动(电子手轮)控制对零件的各加工要素进行磨削加工,满足加工要求。
采用全封闭防护，具有良好的操作性、维修性和安全性。

该机床工作环境：（需方提供）
环境温度：10-35℃；最佳温度20±2℃；
相对湿度：≤85%；
工作电源：三相交流380V±10%，50±1%Hz；
干燥洁净气源压力：≥0.7MPa，流量：≥50m³/h；

工件尺寸

尺寸
立式复合磨床55：（外径）280×200×180mm

立式复合磨床85/125/160：（外径）400×300×250mm

材料

45 碳素结构钢或灰铸铁 HT300

检测项目精度评估

检测项目	检测精度（厂家）	*实测值（参考）2**
圆度	1.0μm(2.0μm*1)	0.5μm
圆柱度	2.0μm	0.85μm
同轴度	2.0μm	1.0μm
粗糙度	Ra0.20μm	Ra0.17μm
垂直度	2.0μm	0.18μm

1、立式复合磨床125及以上型号，制造厂规定的圆度规格为2.0μm。
2、本表数据为立式复合磨床85实测值（仅供参考）。

【参考】关于直线轴「X轴-Z轴」的定位精度、重复定位精度

	X 轴（参考实测）	Z 轴（参考实测）
定位精度	3.45.0μm	2.75μm
重复定位精度	2.65μm	2.22μm

此数据是根据国际规格ISO230/2(1988)的测量方法进行测量，在室内温度为22℃±1℃的条件下，在厂家指定的测量方法的基础上设定机床，以此取得的结果。

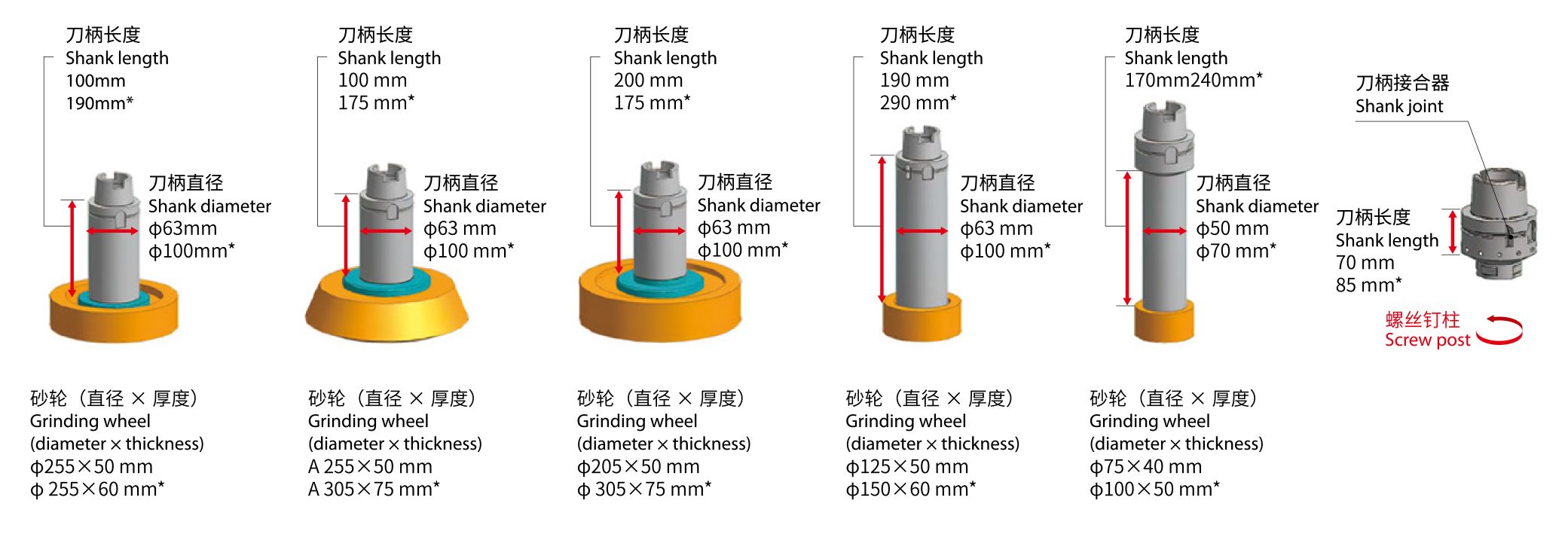

标准附属刀具（刀柄 · 砂轮）

立式复合磨床55/85/125（附属下列6种）

最大砂轮直径为 ATC 装置可收纳的Ф 255 mm（Ф 305 mm*）。但是，邻接工具限制在 A180 mm 以下。
*立式复合磨床85/125

控制面板

控制面板界面

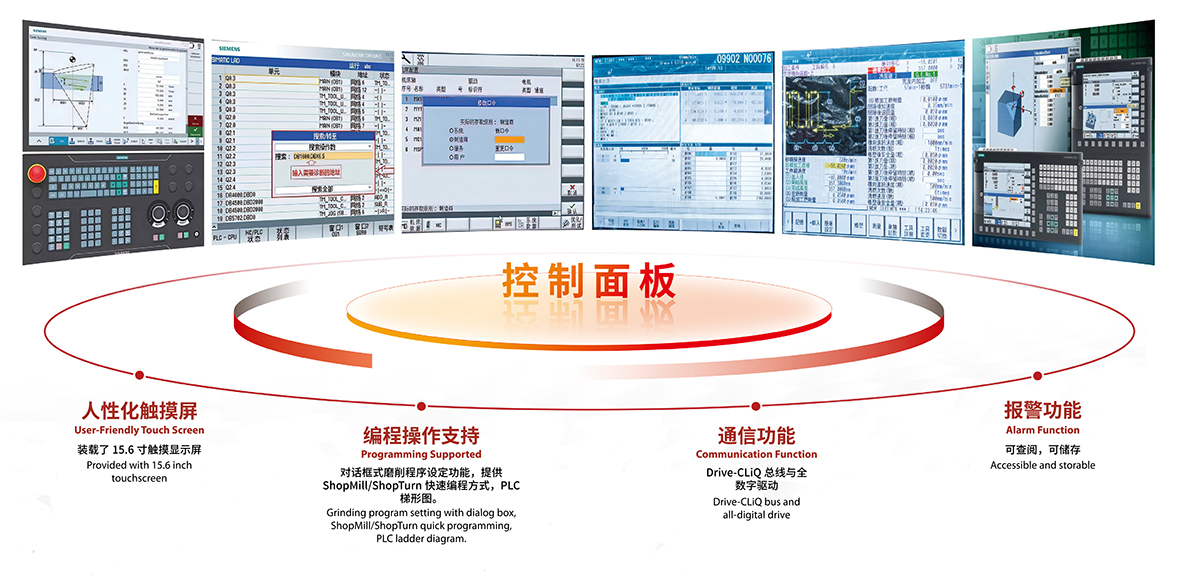

控制面板采用西门子系统，搭配 15.6 寸的触摸显示屏，触摸屏式的对话框可以简化操作系统，只需输入参数，程序可自动计算出砂轮截面数据，一键生成程序，自动计算加工路径、自动修整砂轮。该系统均可通过控制面板实现可视化，使我们操作起来更加简洁方便。

示例

自动修整砂轮
金刚滚轮修整装置
配备高精度量规
ATC自动换刀系统

机床规格

项目			VM55	VM85	VM125	VM160
基本参数	工作台尺寸	mm	Φ550	Φ750	Φ1150	Φ1600
	最大工件回转直径	mm	Φ550	Φ850	Φ1250	Φ1650
	最大工件高度（含夹具）	mm	450	600	600	600
	主轴工作台可承载重量	kg	900	3000	6000	8500
	工作台旋转速度	r/min	20~350	8~200	5~100个	5~80
加工能力	可磨削的孔径范围	mm	Φ30~Φ400	Φ50~Φ800	Φ50~Φ1200	Φ50~Φ1600
	外圆磨削范围	mm	～Φ500	~Φ800	～Φ1200	Φ1650
	可磨削长度（内孔）	mm	225（∅200以下、刀具长度250） 225（∅200 以上、刀具长度150） 325（∅200以上、刀具长度 250 ）	325（∅250以下） 400（∅250以上、刀具长度250） 485（∅250以上、刀具长度350）
	可磨长度（外圆）	mm	275（平砂轮磨削、∅255砂轮、刀具长度150） 125（倾斜砂轮磨削、同一直径）	400（平砂轮磨削，刀具长度250） 500（平砂轮磨削，刀具长度350） 150（倾斜砂轮磨削，同一直径）
砂轮轴	刀柄形式		HSK-A63	HSK-A100	HSK-A100	HSK-A100
	功率	kw	15	15	15	15
	旋转速度	r/min	2500-15000	2500-10000	2500-10000	2000-8000
	使用砂轮直径	mm	∅25~∅255	∅45~∅305	∅45~∅305	∅45~∅305
砂轮库			HSK-A63-6T	HSK-A100-6T	HSK-A100-6T	HSK-A100-6T
砂轮转塔	分度角度	deg	0, 22.5	0, 22.5	0, 22.5	0, 22.5
直线伺服轴	X轴行程	mm	1100	1350	1800	2200
	Z轴行程	mm	660	660	660	700
	最小设定单位	mm	Φ0.0001	Φ0.0001	Φ0.0001	Φ0.0001
NC	SIEMENS		Sinumerik828D
机床重量	净重	kg	14000	16000	19000	22000

*注：

1.以上规格以转台盘面尺寸为主要参考，选择单主轴或双立主轴、或一立一卧主轴配置，还可选配换刀或不换刀；
2.以上规格配置机型，可根据客户加工要求特殊定制。
