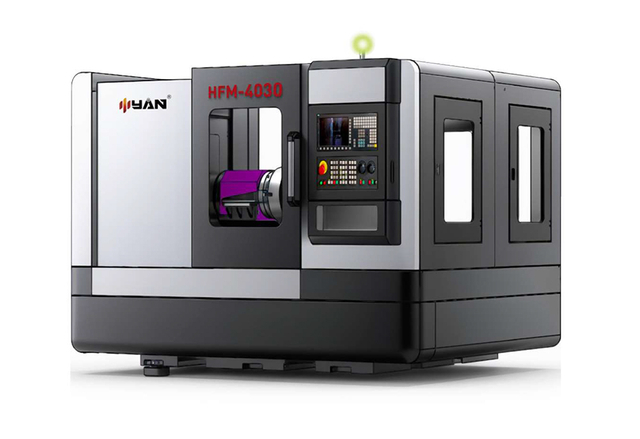

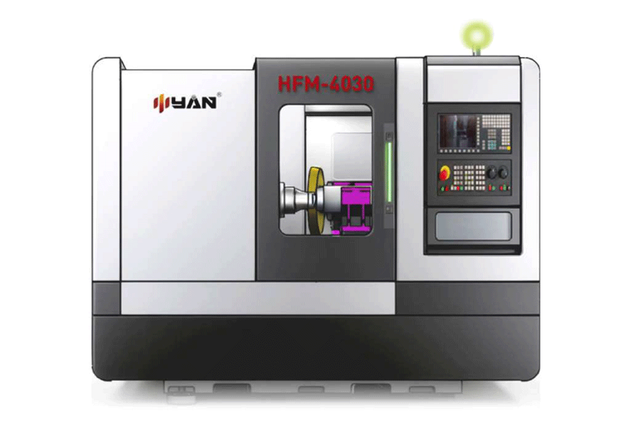

数控卧式复合万能磨床
可选单磨轴头，双磨轴头，三磨轴头的固定形式，也可以选择四工位自动旋转换位的四磨轴头形式，还可以选择主轴箱可转角形式，实现各种锥面和复杂的多面加工一次性完成，有效降低转序时产生的累积误差和转序物流成本。
检测项目 检验精度（厂家）
圆度 3.0μm
圆柱度 3.0μm
同轴度 3.0μm
粗糙度 Ra 0.40μm
垂直度 3.0μm
试件加工 终验收

机床规格

项目   HFM-4030 HFM-4050 HFM-40100
基本参数 工作台主轴的旋径 mm 400 400 400
工作台最大承载能力 kg 100（含夹具） 150（含夹具） 250（含夹具）
工作转台最高转速 r/min 0~800无级调速 0~500无级调速 0~300无级调速
工件主轴功率 kw 15 20 25
加工能力 可磨削的孔径范围（内锥） mm Φ10~Φ350 Φ10~Φ390 Φ10~Φ390
外圆磨削范围（外锥） mm ~Φ370 ～Φ400 ～Φ400
可磨削长度（内孔） mm 100（Φ160以下，刀具长度150）
150（Φ160，刀具长度150）		 150（Φ160以下，刀具长度150）
200（Φ160，刀具长度150）		 150（Φ160以下，刀具长度150）
200（Φ160，刀具长度150）
可磨削长度（外圆） mm ≤300 ≤500 ≤1000
工件轴旋转轴C轴 分度角度 deg +90~45 +90~45 固定
砂轮轴旋转轴A轴 分度角度 deg 固定 固定 任意
外研砂轮轴 功率 kw 22 22 22
最高转速 r/min 1500-6000 1500-6000 1500-6000
内研砂轮轴 功率 kw 15 15 15
最高转速 r/min 12000~24000 12000~24000 12000~24000
直线伺服轴 X轴行程 mm 850 600 600
Z1轴行程 mm 450 1200 1200
Z2轴行程 mm 450 / /
最小设定单位 mm Φ0.0001 Φ0.0001 Φ0.0001
NC SIEMENS   Sinumerik828D Sinumerik828D Sinumerik828D
机器重量 净重 kg 6500 8000 10000
